Professionelt sprinklersystem til mellemstor køkkenhave 50-100 m2, f.eks. 6 x 10 meter:
Systemet er komplet og består af:
Hoved slange og
fordeler slange: 20 mm sort PE rør, 50 meter
Sprinkler:
15 stk. komplette sprinklere, 90 l/h spredning ø 1 m, 1,2 m 8 mm spyd, med 8 mm slange og fittings.
Vandforbrug med 15 sprinklere maks. 1,35 m2/h
Fittings:
- 3 stk. 20- 3/4”-20 mm T- stykker
- 3 stk. samlemuffer 3/4″ hun
- 3 stk. lukkeventiler ¾” m. 20 mm kompressionskobling
- 4 stk. 20 mm endestykker.
- 1 stk. hulværktøj 3 mm til montering af 8 mm slanger i fordeler slangen.
- 1 stk. samlemuffe ¾”- han.
- 6 stk. galvaniseret fastgørelsespløkker
Tilvalg:
- 1 stk. filter 3/4” 130 Micron m. fittings.
- 1 stk. filter 1” 130 Micron med aftapning og fittings.
Krav til vandforsyningen:
Forsyningstilslutning: ¾” slange eller 20 mm rør
Tryk: min. 1,5 – maks. 4 bar
Kapacitet: Min. 1,3 m2/h
NB: hvis vandingssystemet kobles fast til den offentlig vandforsyning, er det et lovkrav at der monteres en tilbageløbsventil.
Anbefalinger:
Hvis vandingssystemet kobles til en haveboring, anbefales det at montere et filter på maks. 130 micron foran drypvandingen.
Hvis der anvendes en haveboring, anbefales det også at fordeler slangerne skylles igennem for sand og urenheder, en gang hvert år. Sprinklerne er i stor udstrækning dog selvrensende.
Det anbefales at vintersikre sprinklerne ved at fjerne det komplette spyd, Fordeler slangerne kan blive liggende i gangene mellem bedene, men skal tømmes for vand inden det fryser.
Sprinklernes sprederadius er angivet til 1 meter ved et vandtryk på 1,5 bar. Sprederadius er dog meget afhængig af vandtrykket og af vindforholdene. I praksis oplever vi at der ved rolige vindforhold, kan opnås en jævn vanding ved en afstand mellem sprinklerne på 3 meter. 15 sprinkler kan således dække et areal på op til 135 m2.
Ved samling af gevindfittings anbefales det at anvende tætningstape eller anden VVS pakningsmateriale for at sikre tætte samlinger.
Samlevejledning:

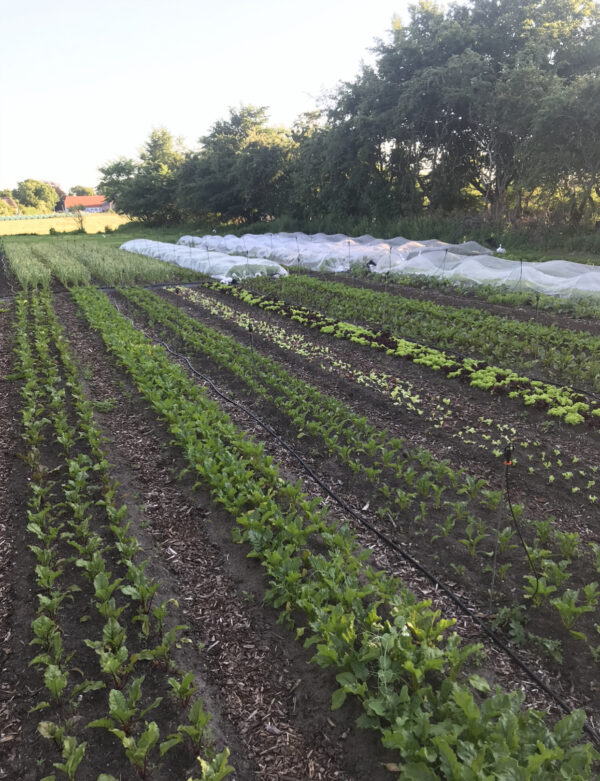

Det er vigtigt, at sprinklerne bliver placeret med maks. 3 meters mellemrum og maks. 1,5 meter til yderkanten af bedet. Få placeret sprinklerne i 3 rækker, hvor der i hver række skal løbe 1 slange.
Ud af de 50 meter 20 mm slange, bruges ca. 40 meter til rækkerne og ca. 10 meter til hovedslange.
T – stykkerne monteres på hovedslangen ud for hver række og slangen til rækkerne forbindes til hovedslangen via en lukkeventil.
Den sidste T – stykke lukkes ved at sætte en stump slange i det sidste frie ben og slangen lukkes derefter med en 20 mm endestykke.
På samme vis lukkes enden af slangerne i rækkerne.
Ud for hver sprinkler, laves et hul med det medfølgende blå hulværktøj.
I hulet, presses en 8 mm koblingsstuds, hvorefter den 8 mm slange fra sprinkleren sættes i koblingsstudsen.
Han samlemuffen bruges til at koble vandforsyningen til anlægget. Skru evt. den ene kappe af og monter en ¾” slangestuds (Gardena quickkobling eller lignende).
Udvidelse:
Hvis systemet skal udvides anbefales det at vælge en 32 mm hovedslangen samt et filter til 32 mm rør.
Man skal selvfølgelig sørge for at vandforsyningen kan følge med. Et anlæg med 50 sprinkler bruger 50 x 90l/h = 4,5 m3/h som skal leveres med et tryk på 1,5 bar. Det kræver mere end hvad det normale offentlige vandforsyning kan levere og det er også mere end hvad et normalt husvandværk kan præstere. Man kan dog ved hjælp af afspærrings hanerne vælge kun, at vande nogle bede af gangen.
Du er meget velkommen til at kontakte os hvis du har brug for hjælp til sammensætningen af din vandingsløsning – så hjælper vi dig gerne med at nå i mål.
Skriv til os på support@okotopen.dk
